Java Spring + OTLP + CloudWatch (실습 가이드)

이 가이드는 Java Spring Boot 서비스에 OpenTelemetry를 적용하고, 텔레메트리를 AWS로 내보내며, ECS/Fargate에 배포한 후 트레이스/로그/Application Signals 동작을 확인하는 전체 실습을 문서화한 것입니다.

구현 예제 형식으로 작성되었으며, 런북 또는 워크숍 핸드아웃으로 사용할 수 있습니다.

1) 이 실습에서 다루는 내용

Java 앱에서의 엔드투엔드 텔레메트리:
- Traces (X-Ray / Transaction Search)
- Logs (CloudWatch Logs OTLP 엔드포인트 또는 ECS의 awslogs)
- Metrics/Application Signals (CloudWatch Agent sidecar 경로)
다음의 차이점:
- Micrometer tracing bridge (micrometer-tracing-bridge-otel): 트레이싱 API 브릿징용
- Micrometer registries (micrometer-registry-cloudwatch2, micrometer-registry-otlp): 메트릭 전용 싱크
OTEL_* 환경 변수를 통한 OTLP 엔드포인트 설정 (Java 상수로 하드코딩하지 않음)

2) 아키텍처

+----------------------------------------------------------------------------------+
|                               Developer / Runtime Host                           |
|                                                                                  |
|  loadgen.sh ---> Spring Boot app (:8080)                                         |
|                    |                                                             |
|                    +--> @Observed method (DemoService.greet)                     |
|                    |      +--> custom span attrs/events                          |
|                    |      +--> downstream call to httpbin.org                    |
|                    |                                                             |
|                    +--> ADOT Java agent (-javaagent)                             |
|                           |                                                      |
|                           +--> OTLP traces ----> xray.<region>.amazonaws.com     |
|                           +--> OTLP logs ------> logs.<region>.amazonaws.com     |
|                           +--> AppSignals -----> monitoring.<region>.amazonaws.. |
|                                                                                  |
+----------------------------------------------------------------------------------+

3) 배포 토폴로지

                 +-----------------------------------------------+
                 |                  Amazon ECS                   |
                 |            Cluster: PetsiteECS-cluster        |
                 +-----------------------------------------------+
                                   |
                                   v
                    +-------------------------------------+
                    | Fargate Task (awsvpc network mode) |
                    |-------------------------------------|
                    | container: java-spring-otel        |
                    |  - app.jar + ADOT javaagent        |
                    |  - OTEL_EXPORTER_OTLP_TRACES_*=    |
                    |      http://localhost:4316/v1/traces|
                    |  - OTEL_AWS_APPLICATION_SIGNALS_*=  |
                    |      http://localhost:4316/v1/metrics|
                    |-------------------------------------|
                    | container: ecs-cwagent (sidecar)   |
                    |  - receives OTLP on localhost:4316 |
                    |  - forwards to CloudWatch/X-Ray    |
                    +-------------------------------------+
                                   |
               +-------------------+-------------------+
               |                   |                   |
               v                   v                   v
         CloudWatch Logs      X-Ray / Traces      Application Signals

4) OTLP 엔드포인트 매핑

시그널	엔드포인트 패턴	일반적인 환경 변수
Traces	`https://xray.<region>.amazonaws.com/v1/traces`	`OTEL_EXPORTER_OTLP_TRACES_ENDPOINT`, `OTEL_EXPORTER_OTLP_TRACES_PROTOCOL=http/protobuf`
Metrics	`https://monitoring.<region>.amazonaws.com/v1/metrics`	`OTEL_EXPORTER_OTLP_METRICS_ENDPOINT` (또는 sidecar를 통한 App Signals 경로)
Logs	`https://logs.<region>.amazonaws.com/v1/logs`	`OTEL_EXPORTER_OTLP_LOGS_ENDPOINT`, `OTEL_EXPORTER_OTLP_LOGS_HEADERS`

ECS sidecar 모드에서는 앱 컨테이너가 트레이스/메트릭을 http://localhost:4316/...으로 전송하고, CloudWatch Agent가 포워딩을 처리합니다.

5) 이 저장소에서 사용한 계측 모델

5.1 의존성

micrometer-tracing-bridge-otel이 pom.xml에 포함되어 있습니다.
트레이싱을 위해 micrometer-registry-cloudwatch2 또는 micrometer-registry-otlp에 대한 의존성은 없습니다.

5.2 자동 + 수동 트레이싱

ADOT Java 에이전트의 자동 계측이 프레임워크/클라이언트 스팬을 캡처합니다.
DemoService.greet() 내부에 수동 강화가 추가되어 있습니다:
- 속성: demo.operation, demo.request.name, demo.downstream.status, demo.downstream.elapsed_ms, demo.custom.instrumented
- 이벤트: demo.greet.start, demo.httpbin.success, demo.httpbin.failure
- recordException(...) 및 setStatus(ERROR, ...)를 사용한 에러 기록

6) 스크린샷 (트레이스 상세)

워크숍/데모 문서에 아래 제공된 스크린샷을 사용하세요:

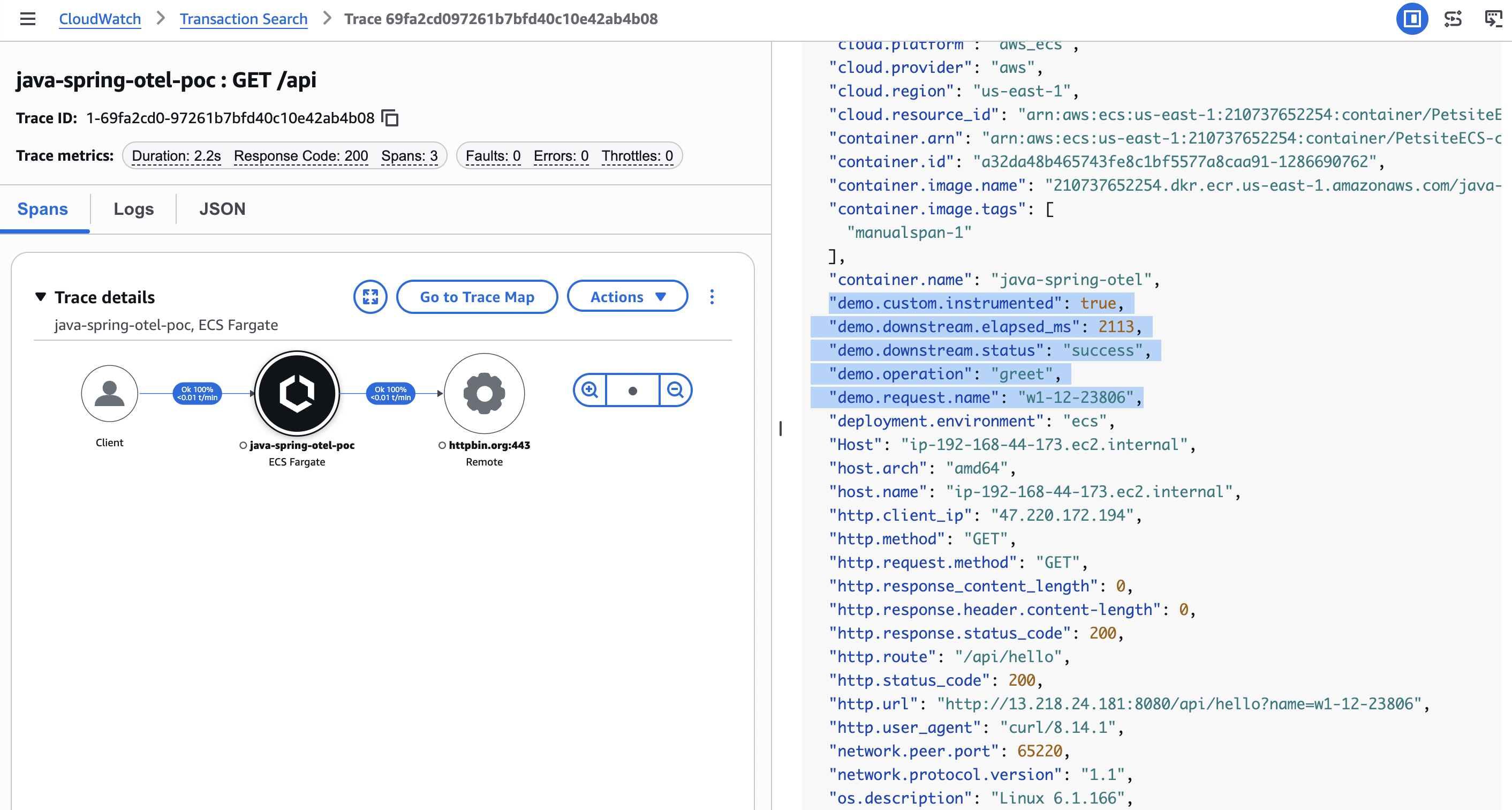

CloudWatch 트레이스 스크린샷

7) AWS 콘솔에서 텔레메트리 확인 위치

Traces (기본)

X-Ray → Traces
리전: us-east-1
시간 범위: 최근 15–60분
서비스: java-spring-otel-poc

사용자 정의 필드 확인:

트레이스 열기 → 세그먼트 java-spring-otel-poc → Metadata
다음 키를 확인합니다:
- demo.operation
- demo.request.name
- demo.downstream.status
- demo.downstream.elapsed_ms
- demo.custom.instrumented

Logs

ECS 앱 로그: /ecs/java-spring-otel
CW Agent sidecar 로그: /ecs/ecs-cwagent-java-spring-otel
로컬 OTLP 로그 그룹 (로컬 실행 시): /aws/otel/java-spring-otel-poc

Application Signals

CloudWatch → Application Signals → Services
sidecar 경로를 통한 지속적인 트래픽과 성공적인 메트릭 포워딩 후 java-spring-otel-poc를 확인합니다.

8) 핵심 요약

OpenTelemetry 자동 계측으로 스팬을 생성할 수 있지만, 성공적인 AWS Observability 결과는 여전히 다음에 달려 있습니다:

올바른 OTLP 엔드포인트 설정
올바른 인증/포워딩 경로 (메트릭/App Signals의 경우 sidecar/collector를 통하는 경우가 많음)
트레이싱 브릿지와 메트릭 레지스트리의 올바른 구분
지속적인 트래픽과 올바른 콘솔 뷰 (트레이스는 X-Ray에서 확인)
