EC2 기반 EKS에서 AWS Distro for OpenTelemetry를 사용하여 Amazon Managed Service for Prometheus로 메트릭 전송

이 레시피에서는 샘플 Go 애플리케이션을 계측하고 AWS Distro for OpenTelemetry (ADOT)를 사용하여 Amazon Managed Service for Prometheus (AMP)로 메트릭을 수집하는 방법을 보여줍니다. 그런 다음 Amazon Managed Grafana (AMG)를 사용하여 메트릭을 시각화합니다.

완전한 시나리오를 시연하기 위해 EC2 기반 Amazon Elastic Kubernetes Service (EKS) 클러스터와 Amazon Elastic Container Registry (ECR) 리포지토리를 설정합니다.

노트

이 가이드를 완료하는 데 약 1시간이 소요됩니다.

인프라​

다음 섹션에서는 이 레시피를 위한 인프라를 설정합니다.

아키텍처​

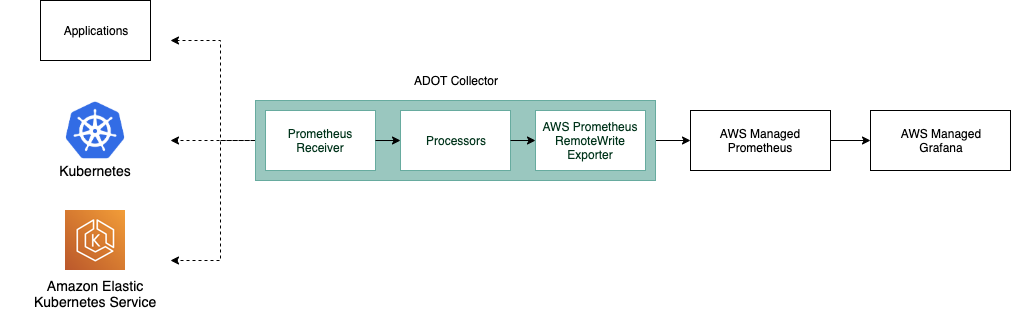

ADOT 파이프라인을 사용하면 ADOT Collector로 Prometheus 계측 애플리케이션을 스크레이핑하고, 수집한 메트릭을 Amazon Managed Service for Prometheus로 수집할 수 있습니다.

Architecture

ADOT Collector에는 Prometheus에 특화된 두 가지 구성 요소가 포함됩니다:

  • Prometheus Receiver
  • AWS Prometheus Remote Write Exporter
정보

Prometheus Remote Write Exporter에 대한 자세한 내용은 다음을 확인하세요: AMP용 Prometheus Remote Write Exporter 시작하기

사전 요구 사항​

  • AWS CLI가 환경에 설치 및 구성되어 있어야 합니다.
  • eksctl 명령을 환경에 설치해야 합니다.
  • kubectl을 환경에 설치해야 합니다.
  • Docker가 환경에 설치되어 있어야 합니다.

EC2 기반 EKS 클러스터 생성​

이 레시피의 데모 애플리케이션은 EKS 위에서 실행됩니다. 기존 EKS 클러스터를 사용하거나 cluster-config.yaml을 사용하여 생성할 수 있습니다.

이 템플릿은 두 개의 EC2 t2.large 노드로 새 클러스터를 생성합니다.

템플릿 파일을 편집하고 <YOUR_REGION>을 AMP 지원 리전 중 하나로 설정합니다.

세션에서 <YOUR_REGION>을 덮어쓰세요. 예를 들어 bash에서:

export AWS_DEFAULT_REGION=<YOUR_REGION>

다음 명령으로 클러스터를 생성합니다.

eksctl create cluster -f cluster-config.yaml

ECR 리포지토리 설정​

EKS에 애플리케이션을 배포하려면 컨테이너 레지스트리가 필요합니다. 다음 명령을 사용하여 계정에 새 ECR 리포지토리를 생성할 수 있습니다. <YOUR_REGION>도 설정해야 합니다.

aws ecr create-repository \
    --repository-name prometheus-sample-app \
    --image-scanning-configuration scanOnPush=true \
    --region <YOUR_REGION>

AMP 설정​

AWS CLI를 사용하여 워크스페이스를 생성합니다:

aws amp create-workspace --alias prometheus-sample-app

다음을 사용하여 워크스페이스가 생성되었는지 확인합니다:

aws amp list-workspaces
정보

자세한 내용은 AMP 시작하기 가이드를 확인하세요.

ADOT Collector 설정​

adot-collector-ec2.yaml을 다운로드하고 다음 단계에 설명된 파라미터로 이 YAML 문서를 편집합니다.

이 예제에서 ADOT Collector 구성은 어노테이션 (scrape=true)을 사용하여 어떤 대상 엔드포인트를 스크레이핑할지 지정합니다. 이를 통해 ADOT Collector가 클러스터의 kube-system 엔드포인트와 샘플 앱 엔드포인트를 구별할 수 있습니다. 다른 샘플 앱을 스크레이핑하려면 re-label 구성에서 이를 제거할 수 있습니다.

다운로드한 파일을 환경에 맞게 편집하려면 다음 단계를 따릅니다:

1. <YOUR_REGION>을 현재 리전으로 교체합니다.

2. <YOUR_ENDPOINT>를 워크스페이스의 remote write URL로 교체합니다.

다음 쿼리를 실행하여 AMP remote write URL 엔드포인트를 얻습니다.

먼저, 다음과 같이 워크스페이스 ID를 가져옵니다:

YOUR_WORKSPACE_ID=$(aws amp list-workspaces \
                    --alias prometheus-sample-app \
                    --query 'workspaces[0].workspaceId' --output text)

이제 다음을 사용하여 워크스페이스의 remote write URL 엔드포인트를 가져옵니다:

YOUR_ENDPOINT=$(aws amp describe-workspace \
                --workspace-id $YOUR_WORKSPACE_ID  \
                --query 'workspace.prometheusEndpoint' --output text)api/v1/remote_write
경고

YOUR_ENDPOINT가 실제로 remote write URL인지 확인하세요. 즉, URL이 /api/v1/remote_write로 끝나야 합니다.

배포 파일을 생성한 후 다음 명령으로 클러스터에 적용할 수 있습니다:

kubectl apply -f adot-collector-ec2.yaml
정보

자세한 내용은 AWS Distro for OpenTelemetry (ADOT) Collector 설정을 확인하세요.

AMG 설정​

Amazon Managed Grafana – 시작하기 가이드를 사용하여 새 AMG 워크스페이스를 설정합니다.

생성 시 "Amazon Managed Service for Prometheus"를 데이터 소스로 추가해야 합니다.

Service managed permission settings

애플리케이션​

이 레시피에서는 AWS Observability 저장소의 샘플 애플리케이션을 사용합니다.

이 Prometheus 샘플 앱은 네 가지 Prometheus 메트릭 유형 (counter, gauge, histogram, summary)을 모두 생성하고 /metrics 엔드포인트에서 노출합니다.

컨테이너 이미지 빌드​

컨테이너 이미지를 빌드하려면 먼저 Git 저장소를 클론하고 다음과 같이 디렉토리로 이동합니다:

git clone https://github.com/aws-observability/aws-otel-community.git && \
cd ./aws-otel-community/sample-apps/prometheus

먼저 리전(위에서 아직 설정하지 않은 경우)과 계정 ID를 해당 환경에 맞게 설정합니다. <YOUR_REGION>을 현재 리전으로 교체합니다. 예를 들어, Bash 셸에서는 다음과 같습니다:

export AWS_DEFAULT_REGION=<YOUR_REGION>
export ACCOUNTID=`aws sts get-caller-identity --query Account --output text`

다음으로 컨테이너 이미지를 빌드합니다:

docker build . -t "$ACCOUNTID.dkr.ecr.$AWS_DEFAULT_REGION.amazonaws.com/prometheus-sample-app:latest"
노트

proxy.golang.org i/o 타임아웃으로 인해 환경에서 go mod가 실패하는 경우, Dockerfile을 편집하여 go mod proxy를 우회할 수 있습니다.

Docker 파일에서 다음 줄을:

RUN GO111MODULE=on go mod download

다음으로 변경합니다:

RUN GOPROXY=direct GO111MODULE=on go mod download

이제 앞서 생성한 ECR 리포지토리에 컨테이너 이미지를 푸시할 수 있습니다.

먼저 기본 ECR 레지스트리에 로그인합니다:

aws ecr get-login-password --region $AWS_DEFAULT_REGION | \
    docker login --username AWS --password-stdin \
    "$ACCOUNTID.dkr.ecr.$AWS_DEFAULT_REGION.amazonaws.com"

마지막으로 생성한 ECR 리포지토리에 컨테이너 이미지를 푸시합니다:

docker push "$ACCOUNTID.dkr.ecr.$AWS_DEFAULT_REGION.amazonaws.com/prometheus-sample-app:latest"

샘플 앱 배포​

prometheus-sample-app.yaml을 편집하여 ECR 이미지 경로를 포함시킵니다. 즉, 파일에서 ACCOUNTID와 AWS_DEFAULT_REGION을 자신의 값으로 교체합니다:

    # change the following to your container image:
    image: "ACCOUNTID.dkr.ecr.AWS_DEFAULT_REGION.amazonaws.com/prometheus-sample-app:latest"

이제 다음을 사용하여 클러스터에 샘플 앱을 배포할 수 있습니다:

kubectl apply -f prometheus-sample-app.yaml

엔드투엔드 검증​

인프라와 애플리케이션이 준비되었으므로, EKS에서 실행되는 Go 앱에서 AMP로 메트릭을 전송하고 AMG에서 시각화하는 설정을 테스트합니다.

파이프라인 동작 확인​

ADOT Collector가 샘플 앱의 Pod를 스크레이핑하고 AMP로 메트릭을 수집하는지 확인하려면 Collector 로그를 확인합니다.

다음 명령을 입력하여 ADOT Collector 로그를 확인합니다:

kubectl -n adot-col logs adot-collector -f

샘플 앱에서 스크레이핑된 메트릭의 로그 출력 예시는 다음과 같습니다:

...
Resource labels:
     -> service.name: STRING(kubernetes-service-endpoints)
     -> host.name: STRING(192.168.16.238)
     -> port: STRING(8080)
     -> scheme: STRING(http)
InstrumentationLibraryMetrics #0
Metric #0
Descriptor:
     -> Name: test_gauge0
     -> Description: This is my gauge
     -> Unit:
     -> DataType: DoubleGauge
DoubleDataPoints #0
StartTime: 0
Timestamp: 1606511460471000000
Value: 0.000000
...
팁

AMP가 메트릭을 수신했는지 확인하려면 awscurl을 사용할 수 있습니다. 이 도구를 사용하면 AWS Sigv4 인증으로 명령줄에서 HTTP 요청을 보낼 수 있으므로, AMP에서 쿼리할 올바른 권한이 있는 AWS 자격 증명이 로컬에 설정되어 있어야 합니다. 다음 명령에서 $AMP_ENDPOINT를 AMP 워크스페이스의 엔드포인트로 교체합니다:

$ awscurl --service="aps" \
        --region="$AWS_DEFAULT_REGION" "https://$AMP_ENDPOINT/api/v1/query?query=adot_test_gauge0"
{"status":"success","data":{"resultType":"vector","result":[{"metric":{"__name__":"adot_test_gauge0"},"value":[1606512592.493,"16.87214000011479"]}]}}

Grafana 대시보드 생성​

다음과 같은 샘플 앱용 예제 대시보드를 prometheus-sample-app-dashboard.json에서 가져올 수 있습니다:

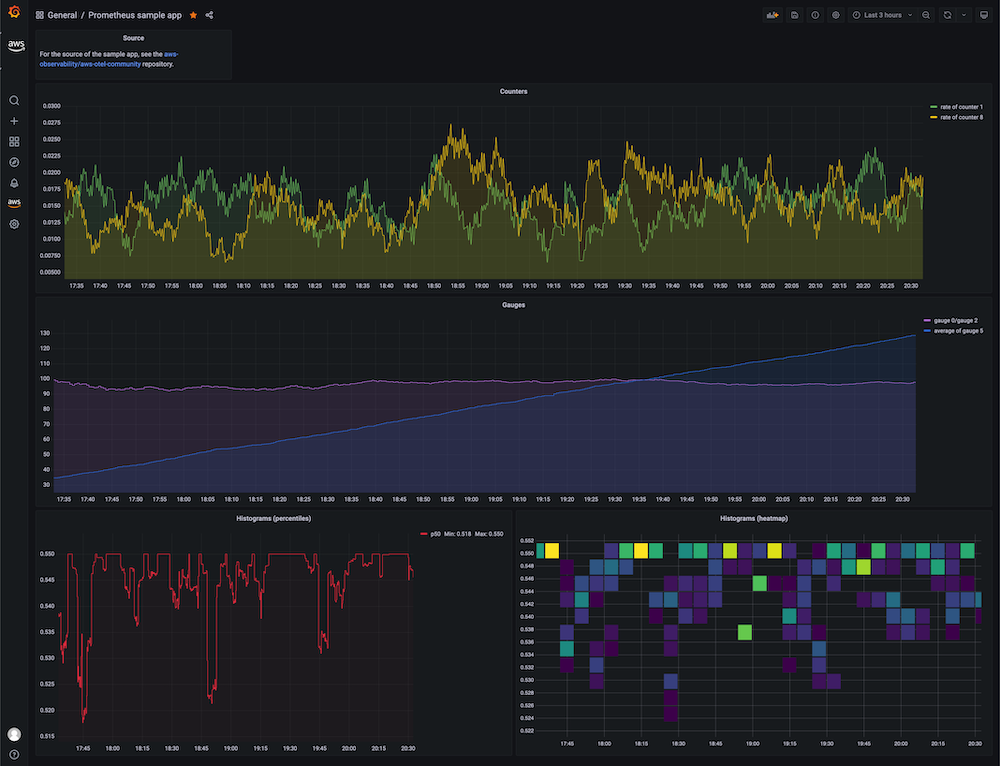

Screen shot of the Prometheus sample app dashboard in AMG

또한 다음 가이드를 사용하여 Amazon Managed Grafana에서 자체 대시보드를 생성할 수 있습니다:

이것으로 완료입니다. EC2 기반 EKS에서 ADOT을 사용하여 메트릭을 수집하는 방법을 배웠습니다.

정리​

  1. 리소스와 클러스터를 제거합니다:
kubectl delete all --all
eksctl delete cluster --name amp-eks-ec2
  1. AMP 워크스페이스를 제거합니다:
aws amp delete-workspace --workspace-id `aws amp list-workspaces --alias prometheus-sample-app --query 'workspaces[0].workspaceId' --output text`
  1. amp-iamproxy-ingest-role IAM 역할을 제거합니다:
aws delete-role --role-name amp-iamproxy-ingest-role
  1. 콘솔에서 AMG 워크스페이스를 제거합니다.
