使用 AWS Distro for OpenTelemetry 在 ECS 集群中收集系统 metrics

AWS Distro for OpenTelemetry (ADOT) 是 OpenTelemetry 项目的一个安全的、由 AWS 官方支持的发行版。使用 ADOT，您可以从多个来源收集遥测数据，并将相关的 metrics、traces 和 logs 发送到多个监控解决方案。ADOT 可以通过两种不同的模式部署在 Amazon ECS 集群上。

ADOT Collector 的部署模式​

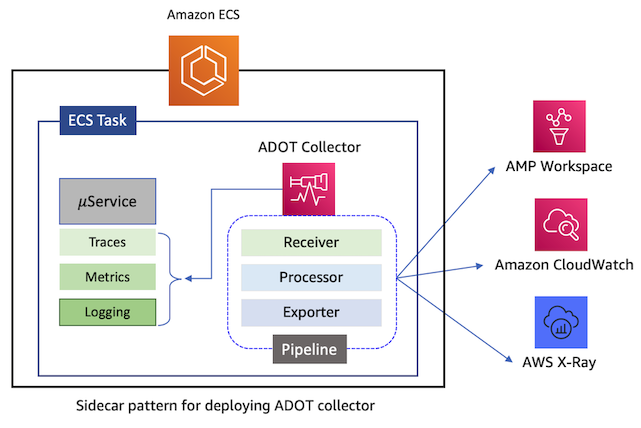

  1. 在 sidecar 模式中，ADOT collector 运行在集群中每个任务内部，仅处理该任务内应用容器收集的遥测数据。只有当您需要 collector 从 Amazon ECS Task Metadata Endpoint 读取任务元数据并从中生成资源使用 metrics（如 CPU、内存、网络和磁盘）时，才需要使用此部署模式。 ADOT architecture

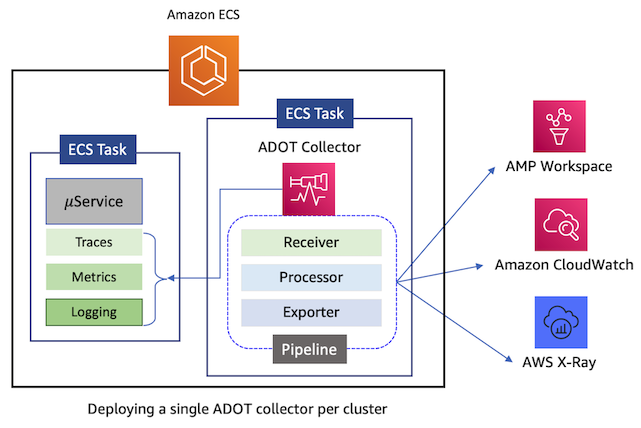

  2. 在集中式 collector 模式中，集群上部署单个 ADOT collector 实例来处理集群上所有运行任务的遥测数据。这是最常用的部署模式。collector 使用 REPLICA 或 DAEMON 服务调度策略进行部署。 ADOT architecture

ADOT collector 架构有 pipeline 的概念。单个 collector 可以包含多个 pipeline。每个 pipeline 专门处理三种类型遥测数据中的一种，即 metrics、traces 和 logs。您可以为每种类型的遥测数据配置多个 pipeline。这种灵活的架构允许单个 collector 执行多个可观测性代理的角色，否则这些代理都需要部署在集群上。它显著减少了集群上可观测性代理的部署开销。组成 pipeline 的 collector 主要组件分为三类：Receiver、Processor 和 Exporter。还有称为 Extensions 的辅助组件，它们提供可添加到 collector 的功能，但不属于 pipeline 的一部分。

信息

请参阅 OpenTelemetry 文档以获取关于 Receivers、Processors、Exporters 和 Extensions 的详细说明。

部署 ADOT Collector 以收集 ECS 任务 metrics​

要收集 ECS 任务级别的资源利用率 metrics，应使用 sidecar 模式部署 ADOT collector，任务定义如下所示。collector 使用的容器镜像捆绑了多种 pipeline 配置。您可以根据需求选择其中一种，并在容器定义的 command 部分指定配置文件路径。将此值设置为 --config=/etc/ecs/container-insights/otel-task-metrics-config.yaml 将使用一个 pipeline 配置，该配置从与 collector 运行在同一任务中的其他容器收集资源利用率 metrics 和 traces，并将它们发送到 Amazon CloudWatch 和 AWS X-Ray。具体来说，collector 使用 AWS ECS Container Metrics Receiver，从 Amazon ECS Task Metadata Endpoint 读取任务元数据和 docker 统计信息，并从中生成资源使用 metrics（如 CPU、内存、网络和磁盘）。

{
    "family":"AdotTask",
    "taskRoleArn":"arn:aws:iam::123456789012:role/ECS-ADOT-Task-Role",
    "executionRoleArn":"arn:aws:iam::123456789012:role/ECS-Task-Execution-Role",
    "networkMode":"awsvpc",
    "containerDefinitions":[
       {
          "name":"application-container",
          "image":"..."
       },
       {
          "name":"aws-otel-collector",
          "image":"public.ecr.aws/aws-observability/aws-otel-collector:latest",
          "cpu":512,
          "memory":1024,
          "command": [
            "--config=/etc/ecs/container-insights/otel-task-metrics-config.yaml"
          ],
          "portMappings":[
             {
                "containerPort":2000,
                "protocol":"udp"
             }
          ],
          "essential":true
       }
    ],
    "requiresCompatibilities":[
       "EC2"
    ],
    "cpu":"1024",
    "memory":"2048"
 }
信息

请参阅文档了解设置 ADOT collector 在 Amazon ECS 集群上部署时使用的 IAM 任务角色和任务执行角色的详细信息。

信息

AWS ECS Container Metrics Receiver 仅适用于 ECS Task Metadata Endpoint V4。使用平台版本 1.4.0 或更高版本的 Fargate 上的 Amazon ECS 任务，以及运行 Amazon ECS 容器代理 1.39.0 或更高版本的 Amazon EC2 上的 Amazon ECS 任务可以使用此 receiver。有关更多信息，请参阅 Amazon ECS Container Agent Versions

如默认 pipeline 配置所示，collector 的 pipeline 首先使用 Filter Processor，它过滤出与 CPU、内存、网络和磁盘使用相关的一部分 metrics。然后使用 Metrics Transform Processor 执行一组转换操作来更改这些 metrics 的名称并更新其属性。最后，使用 Amazon CloudWatch EMF Exporter 将 metrics 作为性能日志事件发送到 CloudWatch。使用此默认配置将在 CloudWatch 命名空间 ECS/ContainerInsights 下收集以下资源使用 metrics。

  • MemoryUtilized
  • MemoryReserved
  • CpuUtilized
  • CpuReserved
  • NetworkRxBytes
  • NetworkTxBytes
  • StorageReadBytes
  • StorageWriteBytes
信息

请注意，这些与 Container Insights 为 Amazon ECS 收集的 metrics 相同，当您在集群或账户级别启用 Container Insights 时，这些 metrics 会在 CloudWatch 中立即可用。因此，启用 Container Insights 是在 CloudWatch 中收集 ECS 资源使用 metrics 的推荐方法。

AWS ECS Container Metrics Receiver 从 Amazon ECS Task Metadata Endpoint 读取并发出 52 个唯一 metrics。receiver 收集的完整 metrics 列表在此文档中记录。您可能不想将所有 metrics 发送到首选目标。如果您需要更精确地控制 ECS 资源使用 metrics，可以创建自定义 pipeline 配置，使用您选择的 processors/transformers 过滤和转换可用 metrics，并根据您选择的 exporters 将它们发送到目标。请参阅文档中的其他示例了解用于捕获 ECS 任务级别 metrics 的 pipeline 配置。

如果您想使用自定义 pipeline 配置，可以使用下面所示的任务定义，并使用 sidecar 模式部署 collector。在这里，collector pipeline 的配置从 AWS SSM Parameter Store 中名为 otel-collector-config 的参数加载。

备注

SSM Parameter Store 参数名称必须通过名为 AOT_CONFIG_CONTENT 的环境变量暴露给 collector。

{
    "family":"AdotTask",
    "taskRoleArn":"arn:aws:iam::123456789012:role/ECS-ADOT-Task-Role",
    "executionRoleArn":"arn:aws:iam::123456789012:role/ECS-Task-Execution-Role",
    "networkMode":"awsvpc",
    "containerDefinitions":[
       {
          "name":"application-container",
          "image":"..."
       },
       {
          "name":"aws-otel-collector",
          "image":"public.ecr.aws/aws-observability/aws-otel-collector:latest",
          "cpu":512,
          "memory":1024,
          "secrets":[
             {
                "name":"AOT_CONFIG_CONTENT",
                "valueFrom":"arn:aws:ssm:us-east-1:123456789012:parameter/otel-collector-config"
             }
          ],
          "portMappings":[
             {
                "containerPort":2000,
                "protocol":"udp"
             }
          ],
          "essential":true
       }
    ],
    "requiresCompatibilities":[
       "EC2"
    ],
    "cpu":"1024",
    "memory":"2048"
 }

部署 ADOT Collector 以收集 ECS 容器实例 metrics​

要从 ECS 集群收集 EC2 实例级别的 metrics，可以使用如下所示的任务定义部署 ADOT collector。它应使用 daemon 服务调度策略进行部署。您可以选择容器镜像中捆绑的 pipeline 配置。容器定义中 command 部分的配置文件路径应设置为 --config=/etc/ecs/otel-instance-metrics-config.yaml。collector 使用 AWS Container Insights Receiver 来收集多种资源（如 CPU、内存、磁盘和网络）的 EC2 实例级别基础设施 metrics。metrics 使用 Amazon CloudWatch EMF Exporter 作为性能日志事件发送到 CloudWatch。此配置下 collector 的功能等同于在托管在 EC2 上的 Amazon ECS 集群上部署 CloudWatch 代理。

信息

在 AWS Fargate 上运行的 ECS 集群不支持用于收集 EC2 实例级别 metrics 的 ADOT Collector 部署

{
    "family":"AdotTask",
    "taskRoleArn":"arn:aws:iam::123456789012:role/ECS-ADOT-Task-Role",
    "executionRoleArn":"arn:aws:iam::123456789012:role/ECS-Task-Execution-Role",
    "networkMode":"awsvpc",
    "containerDefinitions":[
       {
          "name":"application-container",
          "image":"..."
       },
       {
          "name":"aws-otel-collector",
          "image":"public.ecr.aws/aws-observability/aws-otel-collector:latest",
          "cpu":512,
          "memory":1024,
          "command": [
            "--config=/etc/ecs/otel-instance-metrics-config.yaml"
          ],
          "portMappings":[
             {
                "containerPort":2000,
                "protocol":"udp"
             }
          ],
          "essential":true
       }
    ],
    "requiresCompatibilities":[
       "EC2"
    ],
    "cpu":"1024",
    "memory":"2048"
 }
